Mercedes-Benz W124, W126, W201: Dachbedieneinheit ausbauen und reparieren

Schritt-für-Schritt-Anleitung: Ausbau der Dachbedieneinheit und Glühlampenwechsel am Beispiel des W124

Die Dauer für den Ausbau und die Zerlegung beträgt circa 15 Minuten, sofern das passende Werkzeug bereitliegt. Die Arbeit wird am Beispiel eines W124 beschrieben; die anderen genannten Baureihen sind weitgehend baugleich.

1. Funktionen und Aufbau der Dachbedieneinheit

Neben der Innenraumbeleuchtung und dem Gurtwarner befinden sich hier der Schalter für das elektrische Schiebedach – sofern verbaut – sowie der Temperaturfühler, der zur Steuerung der Innenraumtemperatur dient, basierend auf Ihrer Vorgabe am Heizungsrädchen.

2. Dachbedieneinheit beim Mercedes ausbauen

Setzen Sie einen breiten Stechbeitel oder einen möglichst breiten Schraubendreher links in den Spalt zwischen der umrahmenden Kunststoffverkleidung und dem Element an. Schieben Sie das Bedienelement mit kontrollierter Kraft nach rechts in die Federklammern, bis es links aushakt, und hebeln Sie es anschließend vorsichtig nach unten heraus.

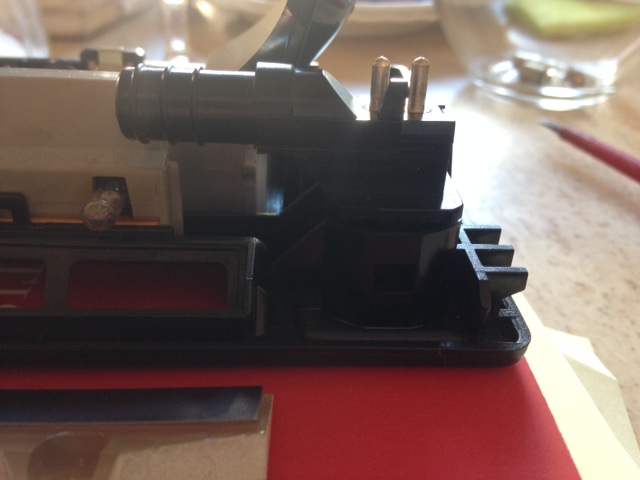

Nun können der Luftschlauch und sämtliche Stecker abgezogen werden. Eine defekte Ansaugpumpe (nur bei Modellen mit Schiebedach verbaut) erkennen Sie, wenn Sie bei eingeschalteter Zündung einen 1x1 cm großen Fetzen eines Papiertaschentuchs vor das Sauggitter mit dem Temperaturfühler halten. Ist die kleine Lüfterpumpe intakt, muss der Papierfetzen am Ansauggitter haften bleiben. Dieser Test funktioniert nicht bei der Unterdruck-Ansaugung ohne Schiebedach.

Die Kraft des Bewusstseins
Wie wir unsere Realität in jedem Moment erschaffen
Die unendlichen Möglichkeiten wahrscheinlicher Lebensverläufe
überall im Buchhandel
ISBN 9783752830378

Zur KI-Buchvorstellung (Youtube)

Zum Verlags-Shop

3. Gehäuse öffnen und Glühbirnen in der Dachbedieneinheit wechseln

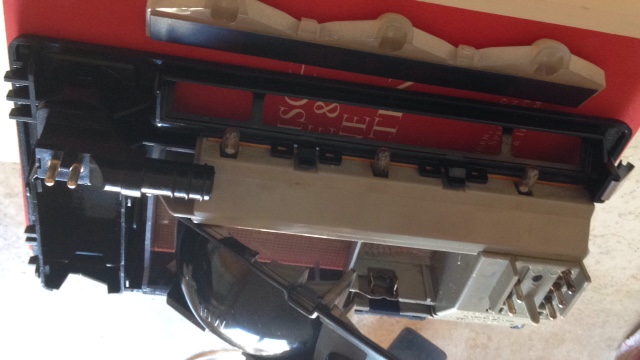

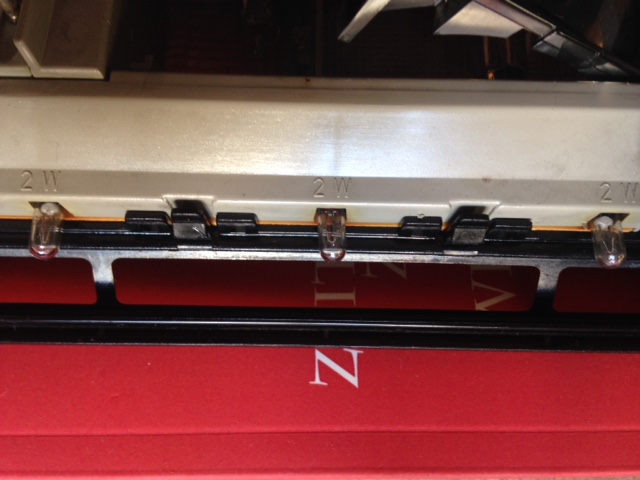

Um die fünf Glühbirnen der Dachbedieneinheit zu ersetzen, müssen zwei Abdeckungen geöffnet werden. Beginnen Sie mit der länglichen, helleren Abdeckung des Gurtwarners. Diese ist an der Rückseite über zwei schwarze Laschen mit dem grauen Gehäuse verklippst. Drücken Sie die Kunststoffnasen vorsichtig in Richtung des grauen Gehäuses und klappen Sie die Abdeckung ab. In das graue Gehäuseteil sind drei kleine Birnchen eingesteckt, die Sie einfach herausziehen können. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Zum Austausch der 10W- und 5W-Innenraumbeleuchtung öffnen Sie den schwarzen Kunststoffdeckel mit der Wattzahl-Beschriftung. Setzen Sie hierzu einen Löffelstiel oder einen breiten Schraubendreher in die Vertiefung der hervorstehenden schwarzen Nase auf der Seite der 5W-Birne an. Auf der gegenüberliegenden Seite (neben dem Schiebedachschalter) darf kein Werkzeug angesetzt werden, da sich dort die fragilen Kunststoffscharniere befinden.

Sobald der geklemmte Deckel aufgeklappt ist, können die Leuchtmittel ersetzt werden. Achten Sie beim Einsetzen der 2W-Sockellämpchen des Gurtwarners auf die korrekte Ausrichtung. Arbeiten Sie nach Möglichkeit mit sauberen Händen, um Handschweiß zu vermeiden, da dieser die Lebensdauer der Glühbirnen durch Einbrennen verkürzen kann. Nutzen Sie die Gelegenheit, um die Reflektoren bei Bedarf vorsichtig zu reinigen.

4. Dachbedieneinheit wieder einsetzen

Schließen Sie zuerst den Luftschlauch am Temperaturfühler an und stecken Sie alle Stecker wieder auf. Zum Einbau setzen Sie die Einheit zuerst links an und drücken sie anschließend gegen den Widerstand der rechten Metallklammern wieder fest in den Dachhimmel.
